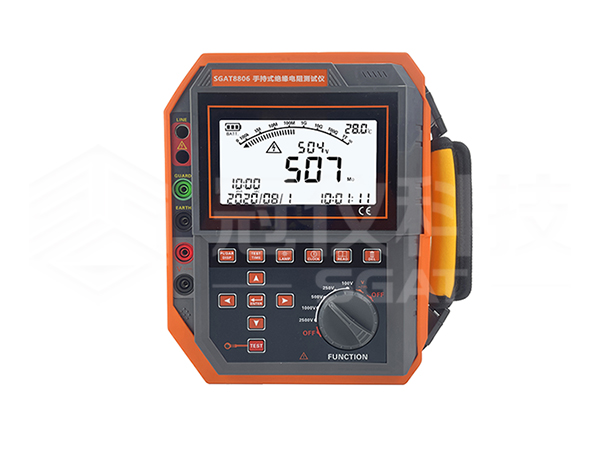

SGAT8807手持式絕緣電阻測試儀

發布時間：2025-10-13人氣：12

產品簡介 Product Introduction

SGAT8807手持式絕緣電阻測試儀，又名兆歐表、高壓兆歐表、高壓絕緣電阻測試儀等，專用于試驗室或現場做絕緣測試。本儀表具有 LCD 大屏幕灰白背光顯示、數據存儲、數據查閱等功能。同時還具自動計算吸收比和極化指數，并自動儲存15秒、30秒、1分鐘、10分鐘數據。分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成，內含高精度微電流測量系統、數字升壓系統、自動放電電路。只需要用一條高壓線和一條信號線連接被測物即可測量。測量自動進行，結果由大屏幕顯示，并將結果進行存儲。額定輸出測試電壓范圍250V～5000V，絕緣電阻測量范圍0.01MΩ～5.00TΩ。直流電壓測量范圍0V～1000V DC，交流電壓測量范圍0V～750V AC。

產品參數 Product Parameters

1．絕緣電阻測量量程和精度：

輸出電壓	測量范圍	精度
250V（15%）直流	0.01MΩ~2.50GΩ	±3%rdg±5dgt
250V（15%）直流	2.50GΩ~250 GΩ	±15%rdg±5dgt
500V（10%）直流	0.01MΩ~5.00GΩ	±3%rdg±5dgt
500V（10%）直流	5.00GΩ~500 GΩ	±15%rdg±5dgt
1000V（10%）直流	0.01MΩ~10.00GΩ	±3%rdg±5dgt
1000V（10%）直流	10.00GΩ~1.00 TΩ	±15%rdg±5dgt
2500V（10%）直流	0.01MΩ~25.0GΩ	±3%rdg±5dgt
2500V（10%）直流	25.0GΩ~2.50 TΩ	±15%rdg±5dgt
5000V（10%）直流	0.01MΩ~50.0GΩ	±3%rdg±5dgt
5000V（10%）直流	50.0GΩ~5.00 TΩ	±15%rdg±5dgt

2．交直流電壓量程和精度：

測量電壓	測量范圍	精度
交流電壓	0.01V~750V	±2%rdg±3dgt
直流電壓	0.01V~1000V	±2%rdg±3dgt

3．一般規格：

功能	絕緣電阻、極化指數、吸收比、交直流電壓測試；自動放電功能；環境溫度測試；時鐘功能
電源	DC 14.8V 2600mAh可充鋰電池，電池充滿約16.8V
試驗電壓	設定范圍：250V、500V、1000V、2500V、5000V
短路電流	≥5mA(≥10mA、≥3.5mA、≥1.5mA選型)
接線方法	L接線端：“L"稱為高壓輸出端，稱為線路端，引至被測物的一端
	G接線端："G"稱為屏蔽端，用于三電極法測量絕緣材料或電纜的絕緣電阻，它接至電極保護環端
	E接線端："E"稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層
	V接線端：交直流電壓測量端（交直流自動識別）
分辨率	絕緣電阻：0.01MΩ
	交流電壓：0.01V
	直流電壓：0.01V
測量時間	1分鐘~30分鐘（與測量方式有關，可設置)
背光	可控白屏背光，適合昏暗場所使用
換擋	全自動換檔
LCD	4位LCD顯示，白屏背光
LCD尺寸	128mm×75mm
LCD顯示域	124mm×67mm
測量指示	測量中LED閃爍指示，進度棒圖指示
充電指示	充電時充電器上的指示燈亮紅色，充滿后亮綠色
尺寸	儀表尺寸：長寬高258mm×215mm×83mm

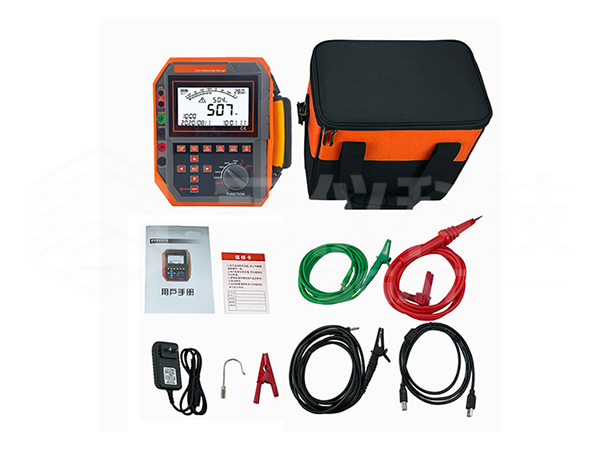

標準測試線	紅色高壓測試棒1根，綠色、黑色測試線各1根
電池電壓	實時顯示電池剩余電量，低電量時請及時充電低電量期間，電池顯示符號閃爍并報警，儀表無法輸出電壓進行測試
通訊接口	具有USB接口，存儲數據可以上傳電腦，保存打印
通訊線	USB通訊線1條，長1.5m
工作電流	待機：25mA Max(背光關閉)；背光：25mA Max(單獨背光耗電)；測量時：450mA Max(背光關閉)
質 量	儀表：約2.2kg(含電池)
質 量	總質量：約4.11kg(含包裝)
工具包	黃黑雙色工具包，方便攜帶，視覺效果佳
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
耐壓	測試線與機殼間 AC10.0kV 50Hz 承受1min
絕緣電阻	測試線與機殼間 >500MΩ
電磁特性	IEC61326(EMC)
